Котлы водогрейные для работы на отходах деревообработки FERROWOOD PROFI-M

Вид топлива: отходы деревообработки (опил, щепа, кора) с относительной влажностью до 60% и фракцией до 50 мм.

Назначенный срок службы: 10 лет

Основная комплектация:

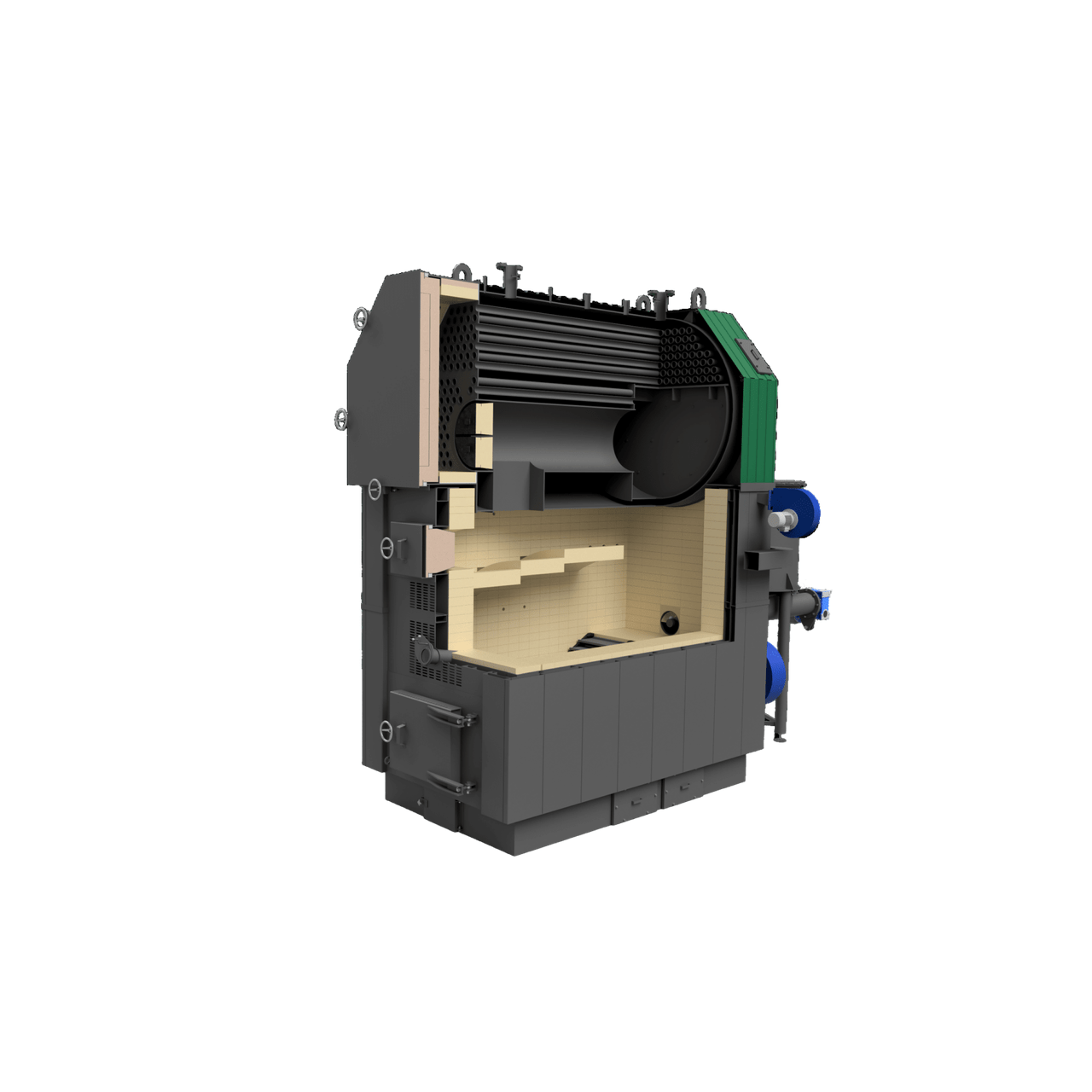

  1. Котлоагрегат КВм «Profi» (блок котла с воздухоодогревателем, механизм подачи топлива с оперативным бункером, механизированная топка для сжигания отходов деревообработки с подогревом воздуха);
  2. Дутьевой вентилятор ВЦ 14-46 (ВР 280-46);
  3. Дымосос ДН;
  4. Циклон – золоуловитель ЦН15;
  5. Комплект контрольно-измерительных приборов;
  6. Комплект запорной арматуры по воде в пределах котлоагрегата;
  7. Комплект соединительных рукавов по воде (охлаждение механизма подачи топлива);
  8. Комплект гидросистемы механизма подачи топлива и топки для сжигания отходов деревообработки;
  9. Комплект установочных элементов (стоек) для механизма подачи топлива;
  10. Шкаф управления котлоагрегата (с комплектом датчиков)
  11. Эксплуатационная документация на котел и комплектующие изделия.

Дополнительная комплектация: запорная и предохранительная арматура, узел подмеса (рециркуляции) с насосом, выносной водотрубный экономайзер, транспортер скребковый (одно/двухцепной), модульный топливный склад.

Информация для Заказчика: По желанию Заказчика возможно изменить расположение патрубков входа и выхода теплоносителя, газоотводящего канала, люков для чистки и обслуживания котла.

Котлоагрегат поставляется в крупноузловом исполнении с последующей сборкой элементов котла на месте эксплуатации.

Модель КВм-0,6 «Profi» КВм-0,8 «Profi» КВм-0,93 «Profi» КВм-1,16 «Profi» КВм-1,5 «Profi» КВм-2,0 «Profi» КВм-2,5 «Profi»
Номинальная теплопроизводительность, МВт (Гкал/час) 0,6 (0,516) 0,8 (0,688) 0,93 (0,799) 1,16 (0,998) 1,5 (1,290) 2,0 (1,720) 2,5 (2,150)
Расчетные виды топлива и их теплота сгорания, МДж/кг, (ккал/кг) Щепа (опил, кора) 8,167 (1952) ГОСТ 33103.1 Wотн= 50%, qнас=225 кг/м3
Расход топлива при номинальной теплопроизводительности, кг/час (м3/час) 343,3 (1,14) 457,7 (1,53) 532,1 (1,77) 663,7 (2,21) 858,3 (2,86) 1144,4 (3,81) 1430,4 (4,77)
Объем отапливаемого помещения, м3 15000 20000 23250 29000 37500 50000 62500
Давление воздуха под колосниками на уравновешенной тяге при номинальной теплопроизводительности, не менее, Па (мм.вод.ст.) 300 (30,6) 300 (30,6) 300 (30,6) 300 (30,6) 300 (30,6) 300 (30,6) 300 (30,6)
Аэродинамическое сопротивление котла на уравновешенной тяге при номинальной теплопроизводительности, не более, Па (мм.вод.ст.) 575 (58,6) 645 (65,8) 675 (68,8) 725 (73,9) 775 (79,0) 850 (86,7) 900 (91,8)
Номинальное разряжение в топке котла, Па (мм.вод.ст.) 20…50 (2,0…5,0) 20…50 (2,0…5,0) 20…50 (2,0…5,0) 20…50 (2,0…5,0) 20…50 (2,0…5,0) 20…50 (2,0…5,0) 20…50 (2,0…5,0)
Рабочее давление воды, МПа (кгс/см2) 0,6 (6,0) 0,6 (6,0) 0,6 (6,0) 0,6 (6,0) 0,6 (6,0) 0,6 (6,0) 0,6 (6,0)
Минимальное рабочее давление воды, МПа (кгс/см2) 0,3 (3,0) 0,3 (3,0) 0,3 (3,0) 0,3 (3,0) 0,3 (3,0) 0,3 (3,0) 0,3 (3,0)
Номинальная температура воды на выходе из котла, °С 95 95 95 95 95 95 95
Номинальная температура воды на входе в котел, °С 70 70 70 70 70 70 70
Максимальная температура воды на выходе из котла, °С 110 110 110 110 110 110 110
Минимальная температура воды на входе в котел, °С 60 60 60 60 60 60 60
Номинальный расход воды через котел, м3/час (т/ч) 21,3 (20,6) 28,3 (27,5) 33,0 (32,0) 41,1 (39,9) 53,2 (51,6) 70,9 (68,8) 88,6 (86,0)
Минимальный расход воды через котел, м3/час (т/ч) 13,3 (12,90) 17,7 (17,2) 20,6 (20,0) 25,7 (24,9) 33,2 (32,2) 44,3 (43,0) 55,4 (53,7)
Номинальное гидравлическое сопротивление при перепаде температур ΔT= 25˚C, МПа (кгс/см2) 0,065 (0,66) 0,08 (0,82) 0,085 (0,87) 0,09 (0,92) 0,125 (1,25) 0,125 (1,25) 0,15 (1,5)
КПД не менее, % 77 77 77 77 77 77 77
Температура уходящих газов, °С 160…280 160…280 160…280 160…280 160…280 160…280 160…280
Коэффициент избытка воздуха, о.е. 1,4 1,4 1,4 1,4 1,4 1,4 1,4
Объем воды, м3 1,17 1,29 1,45 1,68 2,42 2,65 2,90
Поверхность нагрева, м2 50,4 64,5 70,4 75,7 118,1 155,4 194,4
Габаритные размеры в обмуровке, мм:
- длина 2760 2915 3065 3165 3510 4010 4510
- длина с механизмом подачи топлива 4990 5145 5195 5395 5745 6245 6745
- ширина 2000 2000 2000 2000 2100 2250 2350
- высота с топкой 3500 3685 3735 3735 4200 4400 4500
- высота топки для сжигания отходов деревообработки 1800 1860 1910 1910 1910 2110 2200
Присоединительные размеры:
- входной и выходной патрубок по водяному тракту, DN 100 100 100 100 125 125 125
- газоотводящий канал (ширина х высота), мм 400 х 500 500 х 500 500 х 500 500 х 600 600 х 600 600 х 600 700 х 700
Общая масса, не более, кг, в том числе: 7530 8420 8900 9680 10990 13000 16180
- масса блока котла, не более, кг 2330 3020 3250 3710 4720 5750 6930
- масса топки для сжигания отходов деревообработки, не более, кг 4200 4400 4650 4970 5170 6000 7900
- масса механизма подачи топлива 1000 1000 1000 1000 1100 1250 1350
Установленная мощность электроприемников в пределах котла, не более, кВт 20 22 33 33 38 44 50
Комплектация котлов вспомогательным оборудованием
Количество дутьевых вентиляторов, шт. 2 2 2 2 2 2 2
Дутьевой вентилятор ВЦ 14-46 (ВР 280-46) (Номер х мощность, кВт х кол-во оборотов, об/мин) 2,5*0,75*1500 2,5*0,75*1500 3,15*1,1*1500 2,5*0,75*1500 3,15*1,5*1500 2,5*0,75*1500 3,15*1,5*1500 3,15*1,1*1500 3,15*2,2*1500 3,15*1,5*1500 4,0*3,0*1500 3,15*1,5*1500 4,0*4,0*1500
Дымосос ДН (Д) (Номер х мощность, кВт х кол-во оборотов, об/мин) 6,3*5,5*1500 6,3*5,5*1500 8*15*1500 8*15*1500 9*22*1500 9*22*1500 9*22*1500
Циклон-золоуловитель (тип) ЦН15-500х4УП ЦН15-500х4УП ЦН15-500х4УП ЦН15-500х4УП ЦН15-600х4УП ЦН15-600х4УП ЦН15-700х4УП
